Análise de ODS
A análise de ODS (Operating Deflection Shape), também conhecida como modo de deflexão operacional consiste em um método utilizado para a visualização da vibração/ movimento de uma máquina ou estrutura influenciado por forças durante sua operação. A ODS pode ser medida diretamente através de maneiras relativamente muito simples, e ela nos dá informações para entender e avaliar o comportamento dinâmico absoluto de uma máquina, componente ou toda a estrutura.

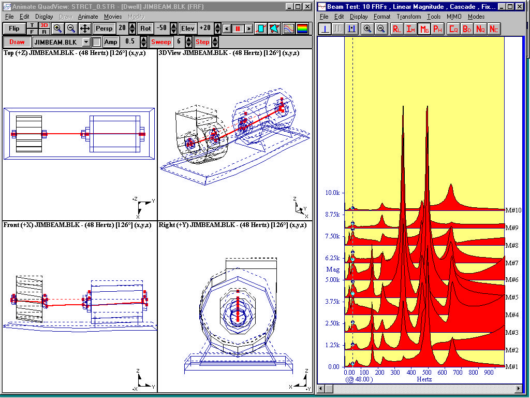

A investigação emprega um software que permite a visualização, análise e o comportamento dinâmico da máquina e estrutura. O software trabalha em conjunto com análises frequenciais de um coletor/ analisador multi-canal. Para estabelecer a direção em que a máquina está vibrando, temos que entender e identificar os pontos apropriados onde serão colocados os transdutores que irão aquisitar os dados para a plotagem (visualização) no software.
A investigação emprega um software que permite a visualização, análise e o comportamento dinâmico da máquina e estrutura. O software trabalha em conjunto com análises frequenciais de um coletor/ analisador multi-canal. Para estabelecer a direção em que a máquina está vibrando, temos que entender e identificar os pontos apropriados onde serão colocados os transdutores que irão aquisitar os dados para a plotagem (visualização) no software.
Tradicionalmente, a ODS pode ser definida como a deflexão de uma estrutura em uma freqüência particular. Entretando a ODS pode ser definida mais genericamente como um movimento forçado de dois ou mais pontos da estrutura. Especificamente o movimento de dois ou mais pontos definem uma forma geométrica. A forma é o movimento de um ponto em relação à todos os outros pontos. O movimento é o vetor quantificado deste ponto. Cada direção de movimento é chamada de "Grau de Liberdade". Quanto mais GDL (Graus de Liberdade) forem empregado na análise, melhor será a visualização e o diagnóstico.
Por quê realizar a Análise ODS?
A medição ODS pode ajudar a responder as seguintes questões relacionadas à vibração:
- quanto a máquina está se movendo
- onde é o movimento considerável e em qual direção
- conhecer o movimento de um ponto em relação à outro
- saber se as frequências de ressonância estão sendo excitadas
- diagnosticar problemas de falta de rigidez em estruturas
- realizar ações corretivas de níveis de ruído e vibração
Todas as vibrações são a combinação de vibrações forçadas e/ ou ressonância. Vibrações forçadas se devem à:
- forças geradas internamente
- desbalanceamento
- cargas externas
- excitações do ambiente
- quanto a máquina está se movendo
- onde é o movimento considerável e em qual direção
- conhecer o movimento de um ponto em relação à outro
- saber se as frequências de ressonância estão sendo excitadas
- diagnosticar problemas de falta de rigidez em estruturas
- realizar ações corretivas de níveis de ruído e vibração
Todas as vibrações são a combinação de vibrações forçadas e/ ou ressonância. Vibrações forçadas se devem à:
- forças geradas internamente
- desbalanceamento
- cargas externas
- excitações do ambiente
Para entender um problema de vibração estrutural, as frequências de ressonância (frequências naturais) da estrutura necessitam ser identificadas. Um caminho para isto é identificar os modos de vibração. Cada modo é definido pelo movimento da estrutura em sua respectiva freqüência natural levando em consideração a massa, mola e amortecimento do sistema.
