ANÁLISE DE ÓRBITA

A Análise de Órbita é utilizada para diagnóstico de vibrações onde outras técnicas não conseguem entregar informações suficientes para a análise. Muito utilizada em mancais de deslizamento e mancais de escora.

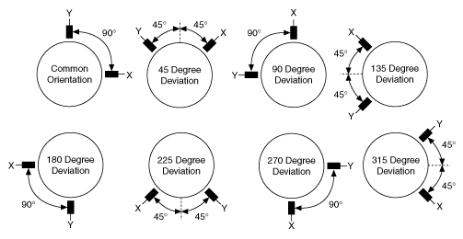

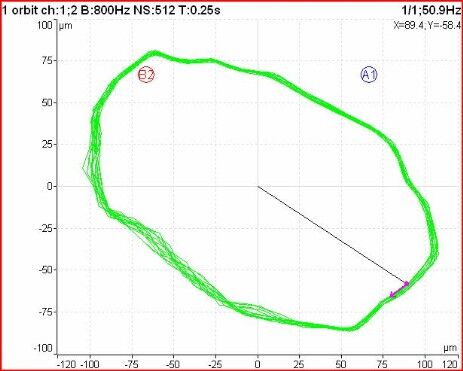

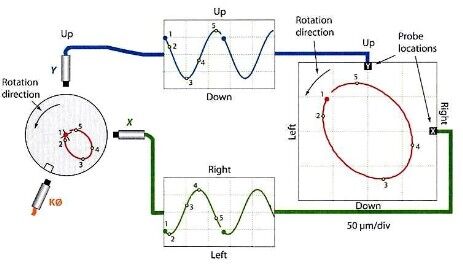

A aquisição dos sinais é realizada através de medições simultâneas com um Coletor/ Analisador de 02 canais, onde plota-se em um gráfico cartesiano X-Y as medidas em deslocamento (micrometro) do movimento relativo entre o eixo e o mancal. Para determinar a direção da rotação, utilizamos um trigger.

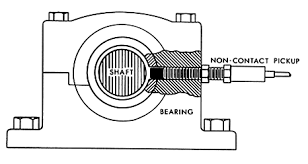

Podem ser empregados sensores do tipo Acelerômetro ou Proxímetros para as medições.

Alguns Diagnósticos são:

- Desalinhamento
- Desbalanceamento
- Contato do Rotor/ Eixo com partes fixas da máquina
- Oil Whirl (movimento assíncrono devido instabilidade do filme lubrificante do mancal

- Oil Whip (passagem pela rotação crítica dos rolamentos)
